ДОСТУПНЫЙ
ВЛАГОМЕР МНОГОФАЗНЫЙ ПОТОЧНЫЙ
Измерения обводненности добываемой нефти без предварительной сепарации газа
КВАЛИТЕТ
ВЛАГОМЕР ВНЕСЕН В РЕЕСТР СРЕДСТВ ИЗМЕРЕНИЯ
Номер в реестре 79608-20
Ссылка на реестр средств измерения Влагомер Многофазный Поточный Квалитет
ОБЛАСТЬ ПРИМЕНЕНИЯ И ПРЕИМУЩЕСТВА
Многофазные влагомеры — устройства, используемые для измерения доли воды в жидкой фазе нефтеводогазовой эмульсии, протекающей по трубопроводам. Их применение имеет ряд преимуществ, среди которых:
Точные измерения: Многофазные влагомеры обеспечивают точные измерения содержания воды в потоках нефти и газа, что необходимо для оптимальной добычи и переработки углеводородов.
Мониторинг параметров скважины и потока в режиме реального времени: Многофазные влагомеры обеспечивают мониторинг содержания воды в потоках нефти и газа в режиме реального времени, позволяя операторам обнаруживать изменения в потоке флюидов и при необходимости вносить коррективы или оперативно реагировать на экстренные ситуации.
Повышенная эффективность: Многофазные влагомеры повышают эффективность добычи нефти и газа, позволяя операторам оптимизировать поток жидкостей и оптимизировать количество химических реагентов.
Снижение затрат: Многофазные влагомеры сокращают затраты за счет устранения необходимости в отдельных устройствах измерения воды, снижения трудозатрат и сведения к минимуму времени простоя на техническое обслуживание и ремонт.
Повышенная безопасность: Многофазные влагомеры повышают безопасность, позволяя операторам контролировать поток жидкостей и обнаруживать потенциальные опасности, такие как утечки или разливы.
Универсальность. Многофазные влагомеры могут использоваться в различных областях, включая морские платформы, наземные производственные площадки и трубопроводные сети.
В целом, использование многофазных измерителей в нефтегазовой отрасли обеспечивает множество преимуществ, которые способствуют повышению эффективности, безопасности и прибыльности.
3 года
межповерочный интервал влагомера

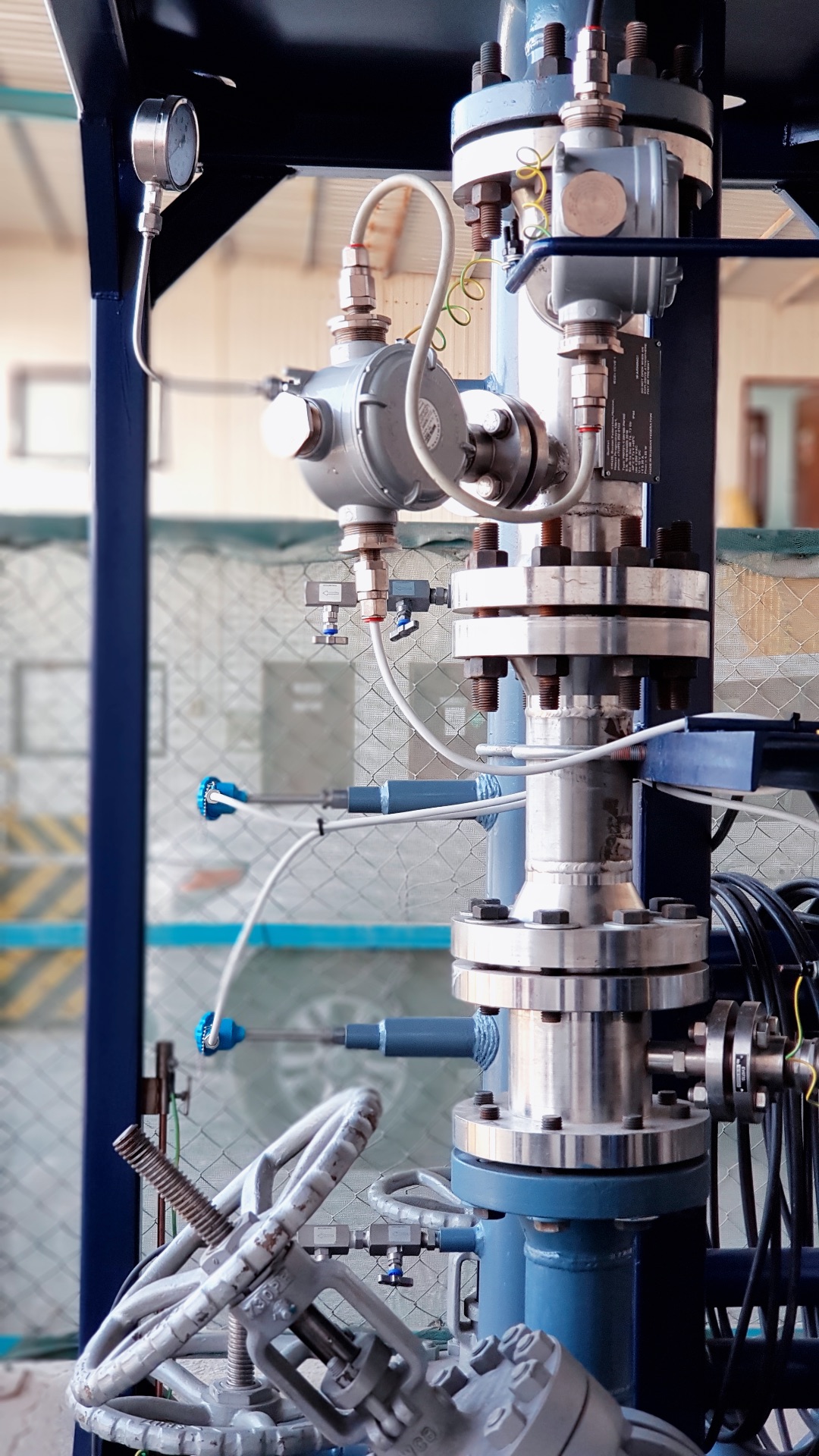

ВЛАГОМЕР МУЛЬТИФАЗНЫЙ ПОТОЧНЫЙ ВМП.0704
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ссылки для скачивания
Полные технические характеристики
Описание типа средства измерения
Методика поверки
Приказ об утверждении типа средства измерения
Сертификат соответствия регламенту 012/2011 ТР TC
Сертификат соответствия 004/2011 ТР TC
ВЫСЫЛАЮТСЯ ПО ЗАПРОСУ
| Диапазон измерений обводненностей, % | 0 - 100 | |
| Диапазон измерений при доле газа, GVF % | 0 - 98 | |
| Максимальное давление, МПа | 4,0 | |
| Условный диаметр, DN | 50 | |
| Температура рабочей среды, C | +5 до +65 | |
| Температура окружающей среды, С | от -45 до +60 | |
| Абсолютная погрешность, % | ||
| При доле газа 0% | до 1,5% | |
| При доле газа свыше 0% до 30% | до 2,0% | |
| При доле газа свыше 30% до 60% | до 3,0% | |
| При доле газа свыше 60% до 90% | до 5,0% | |
| При доле газа свыше 90% до 98% | до 7,0% | |
| Потребляемая мощность не более, Вт | 60 | |
| Внешний интерфейс | Modbus, 485, 4-20 | |
| Плотность пластовой воды не более, кг/м3 | 1 200 |
Процесс калибровки
1 - ОТБОР ПРОБЫ
Для корректной работы влагомера необходимо произвести калибровку путем отбора пробы из скважины.
2 - СЕПАРАЦИЯ ПРОБЫ
Далее необходимо отделить нефть от воды любым подходящим для этого способом.
3 - СЪЕМ ХАРАКТЕРИСТИК
Далее необходимо изменить проводимость пластовой воды и диэлькометрическую составляющую нефти специальным эталонным устройством.

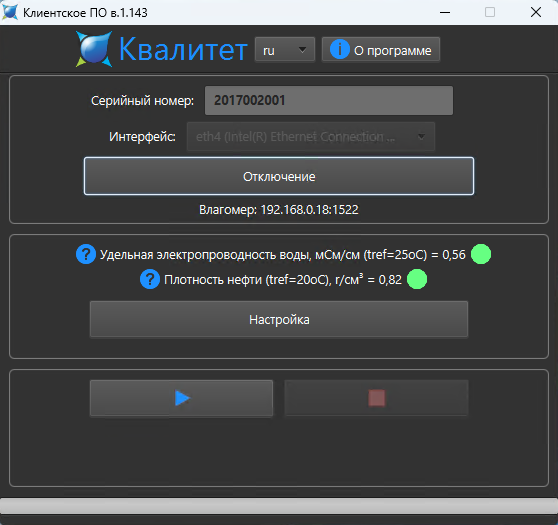

4 - ВНЕСТИ ДАННЫЕ В ПО
Данные с эталонных устройств вносятся в ПО влагомера (руками или автоматически, в зависимости от конфигурации системы).
5 - КАЛИБРОВКА НА АГЗУ
В случае установки влагомера на ПСМ АГЗУ, необходимо произвести калибровку всех скважин которые будут заменяться.
6 - ПРОВЕРКА
Раз в 5-6 месяцев рекомендуется сверять фактическую проводимость пластовой воды с калибровочной характеристикой.

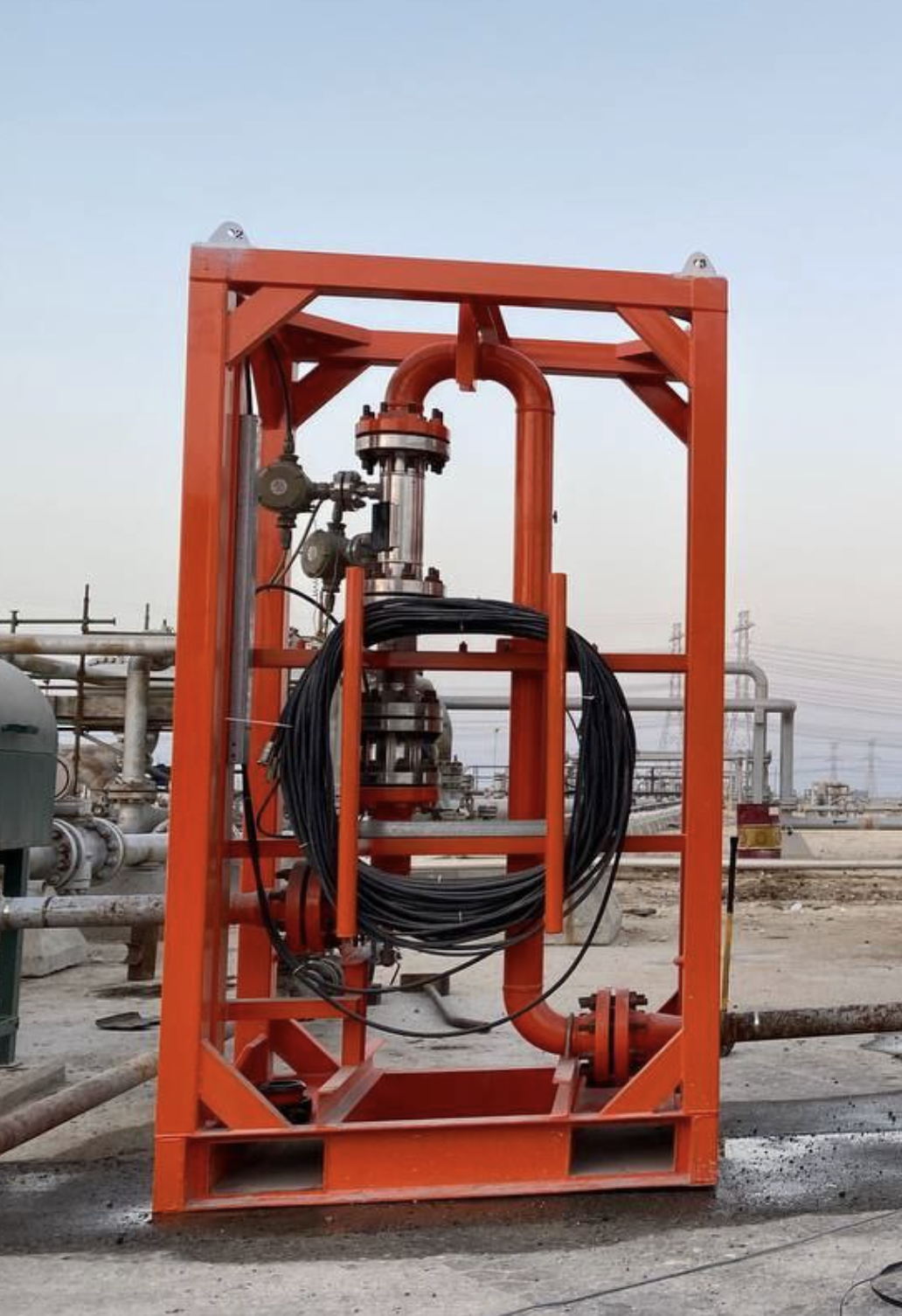

Мультифазный влагомер на скважине в Saudi Aramco

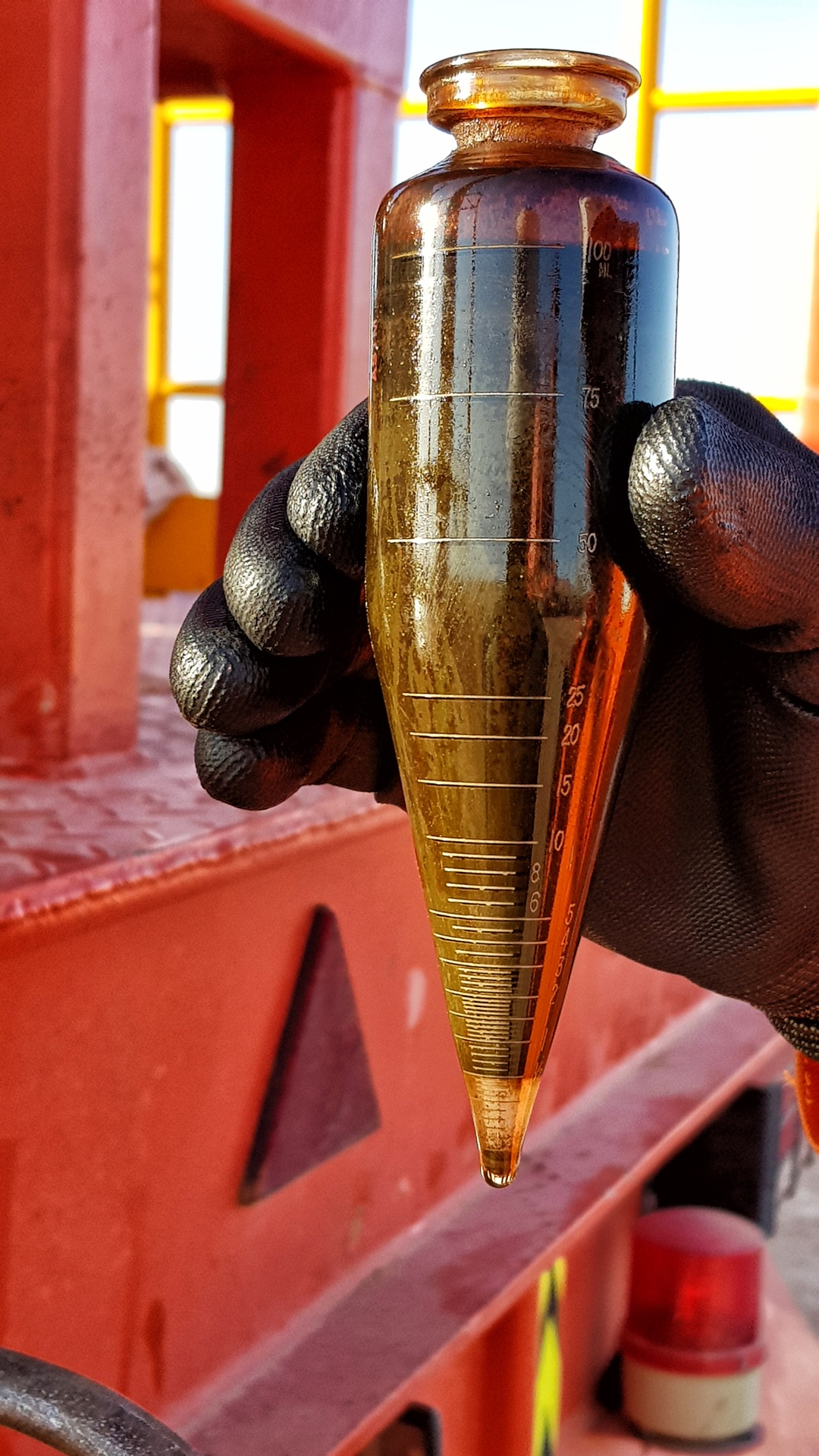

Нефтеводогазовая эмульсия

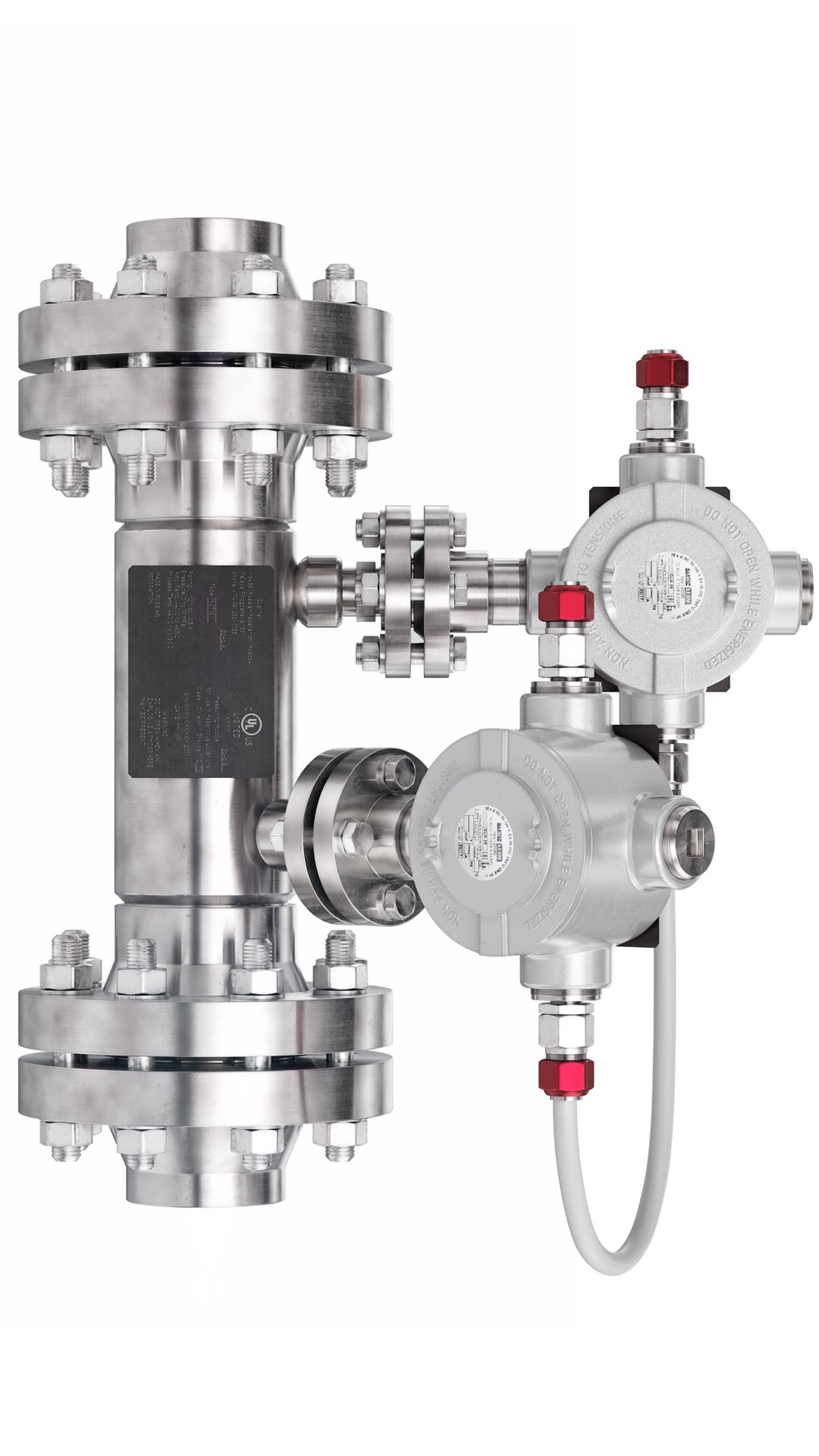

Изменительная секция мультифазного расходомера

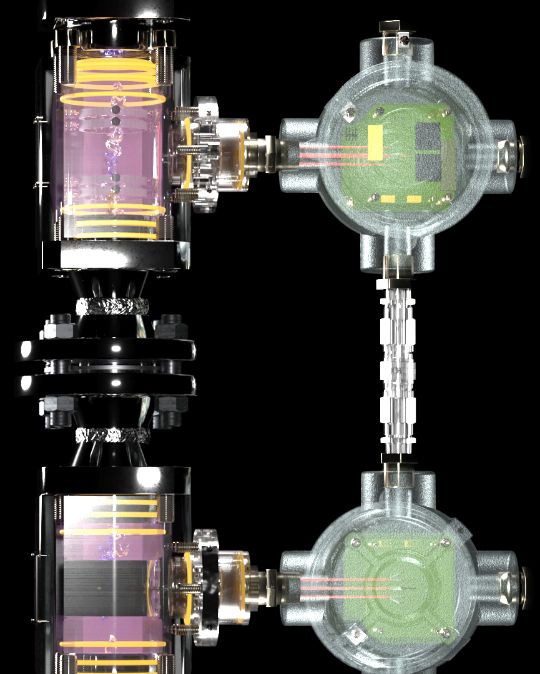

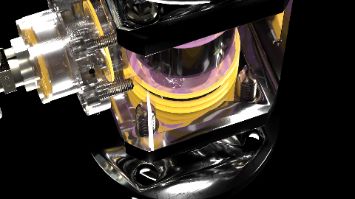

Сенсор мультифазного расходомера

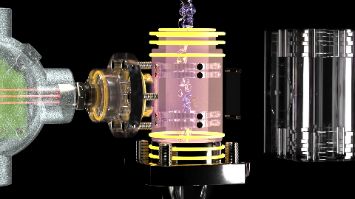

Течение многофазной эмульсии внутри измерительного модуля
ИСКУССТВЕННЫЙ ИНТЕЛЛЕКТ
СИСТЕМА САМОДИАГНОСТИКИ
Влагомер оборудован встроенной системой самодиагностики, которая отслеживает десятки внутренних параметров системы в режиме реального времени, и прогнозирует состояния и необходимые действия.
Например в случае изменения проводимости пластовой воды, система сделает предположение о том, что необходимо отобрать пробу и удостовериться, что калибровочная характеристика влагомера соответствует заявленной.
Также, в случае резкого изменения основных параметров скважины, система передаст информацию об этом оператору.
Данная система была разработана по запросу компании Saudi Aramco, и опробована на скважинах в Саудовской Аравии.
ПРИМЕНЕНИЕ МАШИННОГО ОБУЧЕНИЯ И НЕЙРОННЫХ СЕТЕЙ
big data и data science
Подробнее о том как влагомер считает обводненность
1 - накопление данных
Мы накапливаем первичные данные к течение определенного времени. Данные выстраиваются в виде тиайлайн секвенции, после чего, для анализа данных используются алгоритмы машинного обучения.
2 - определение доли газа в трубе
Ноу-хао нашей команды - определение доли газа в трубе, благодаря чему и стала возможной работа по сути электрического влагомера в мультифазной среде. При помощи специальных алгоритмов и, так называемой K- функции мы определяем долю газа в трубе на этапе анализа первичных данных влагомера.
3 - определение типа потока
Любой мультифазный измеритель может корректно работать лишь с теми типами потоков, которые ему известны. Для каждого типа потока применяется своя математическая модель. Именно поэтому для вычисления обводненности многофазного потока необходимо сначала определить тип потока, чтобы применить к нему нужные вычисления.
4 - нейронная сеть
Для обучения мат моделей мы используем модифицированную сверточную нейронную сеть, которая обучается на собранных нами на стендовых проливах данных. Обучение происходит с применением тензорных вычислений и тензорных ядер графических ускорителей RTX.
Практическая эксплуатация
Применение на объектах нефтедобычи
Влагомер имеет опыт эксплуатации в различных широтах, от 50 градусной жары в Саудовской Аравии, до -50 градусного холода в Сибири
Наши проекты

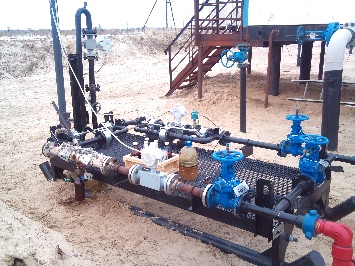

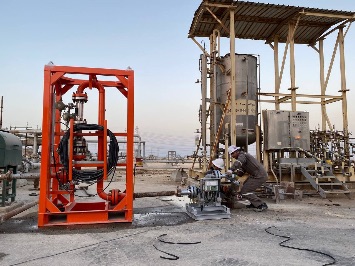

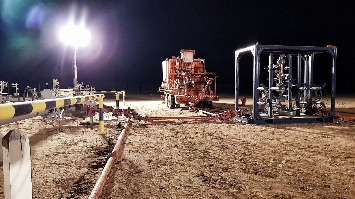

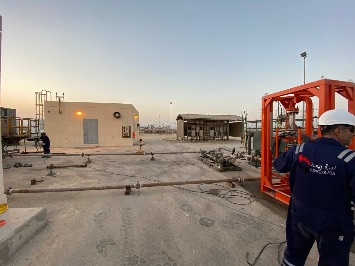

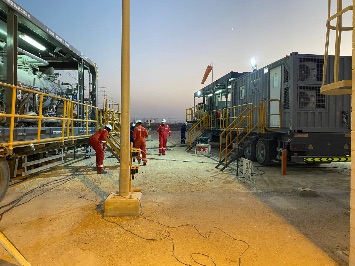

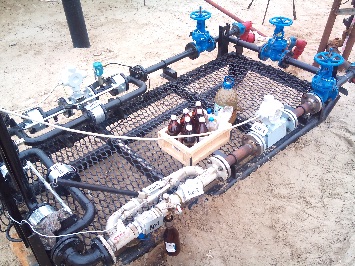

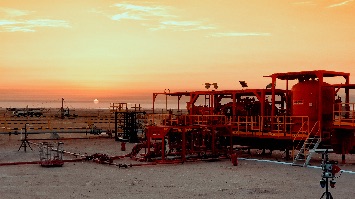

Установка на скважины Saudi Aramco
Месторождение NAIM недалеко от Hotat Bani Tami в Саудовской Аравии совместно с компанией Al Mansoori
Наши проекты

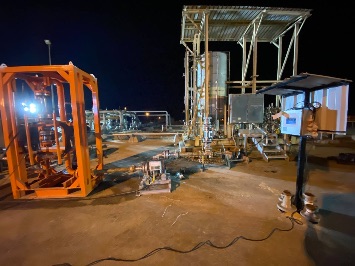

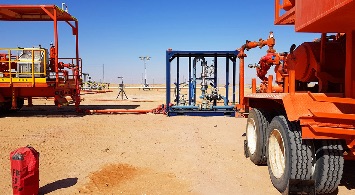

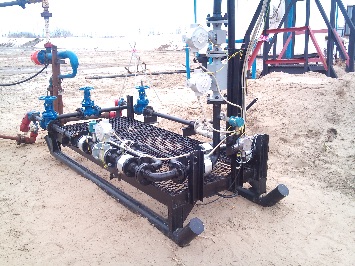

Установка на скважины Saudi Aramco
Месторождение QTIF совместно с сервизной компанией NESR
Наши проекты

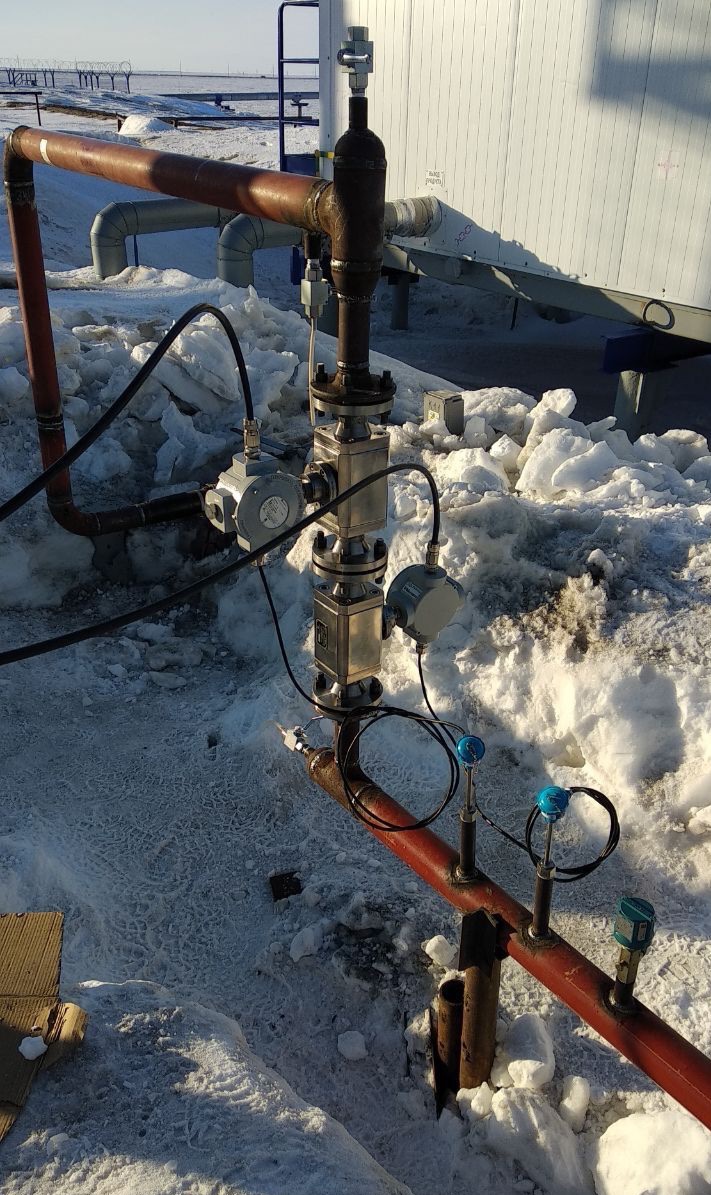

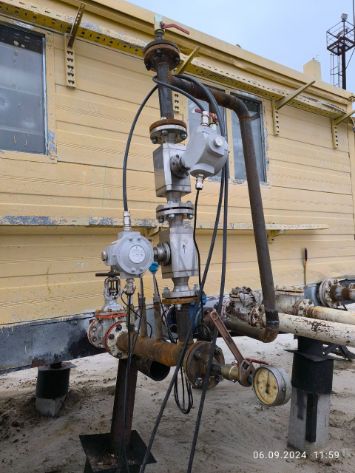

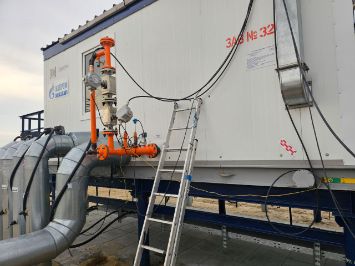

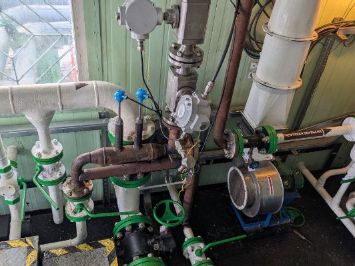

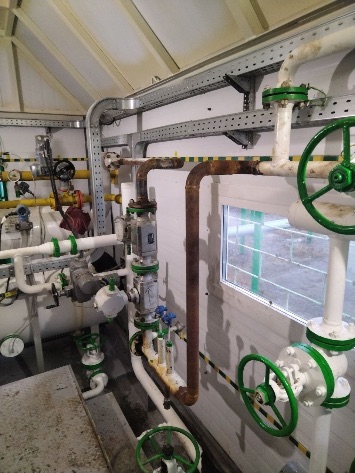

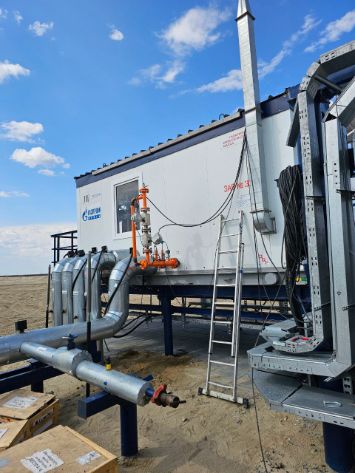

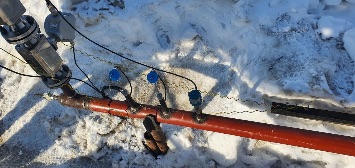

Установка на АГЗУ Газпромнефть Заполярье
Установка на скважины АГЗУ со скважинами с высоким газовым фактором в компании Газпромнефть Заполяроье
Наши проекты

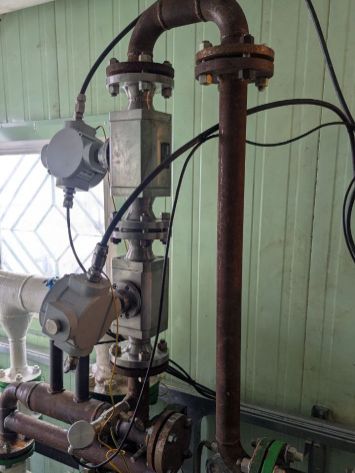

Установка на АГЗУ Газпромнефть
Установка на скважины АГЗУ со скважинами с высоким газовым фактором в компании Газпромнефть Мессояханефтегаз
Наши проекты

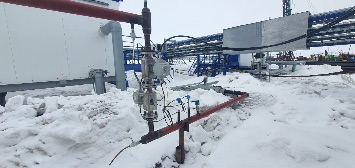

Установка на АГЗУ РОСНЕФТЬ ХАРАМПУРНЕФТЕГАЗ
Установка на скважины АГЗУ со скважинами с высоким газовым фактором в компании Роснефть Харампурнефтегаз
Наши проекты

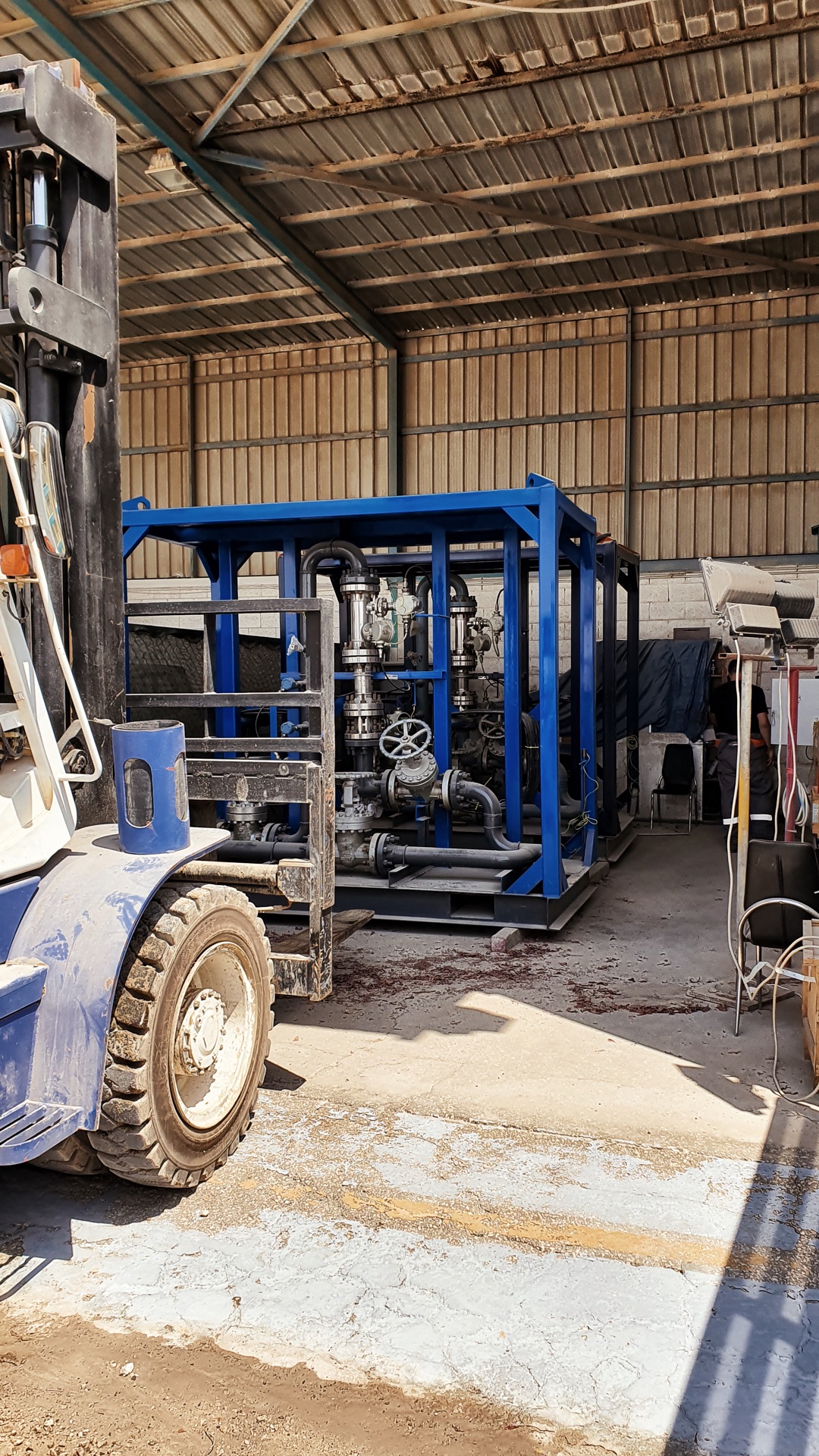

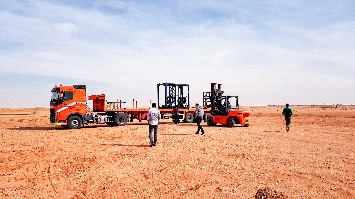

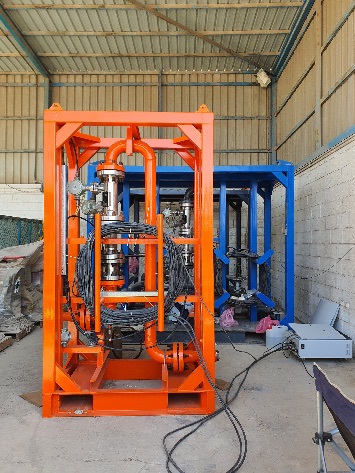

Склад оборудования в Саудовской аравии
Город Даммам, в партнерстве с Bin Quraya
Наши проекты

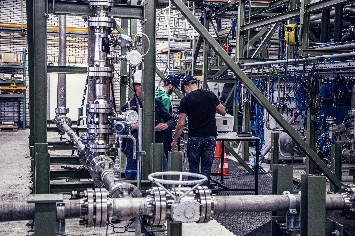

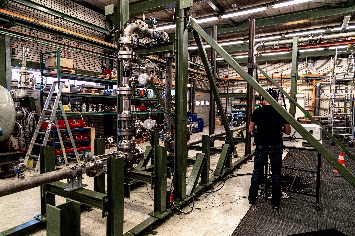

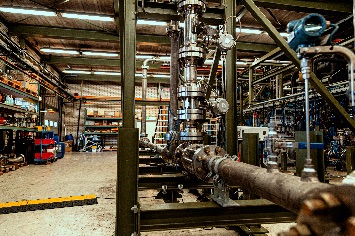

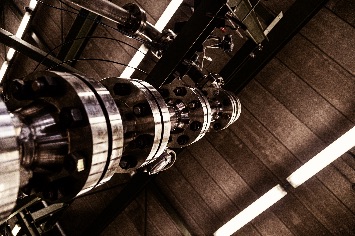

слепой тест на эталоне Dnv gl, нидерладны
Успешно пройден тест в интересах Saudi Aramco на мультифазном эталоне компании DNV GL, под наблюдением сотрудников Saudi Aramco на соответствие стандарту 34-SAMSS
Наши проекты

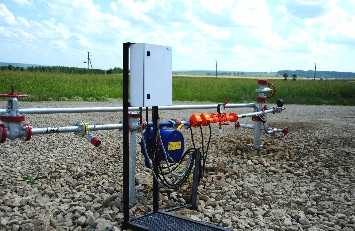

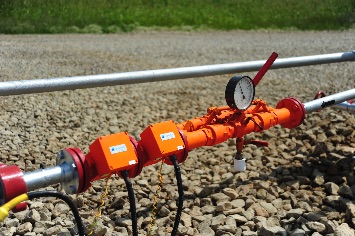

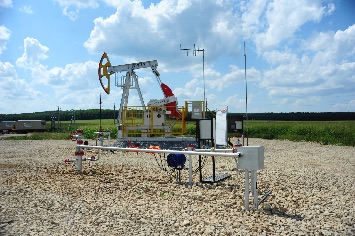

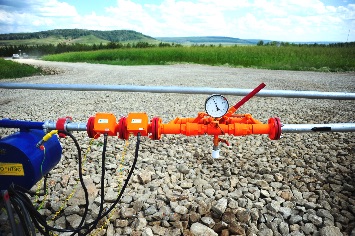

установка на скважинах в татнефти
Проведены успешные испытания на трех скважинах НГДУ Елхофнефть в Татнефти
Наши проекты

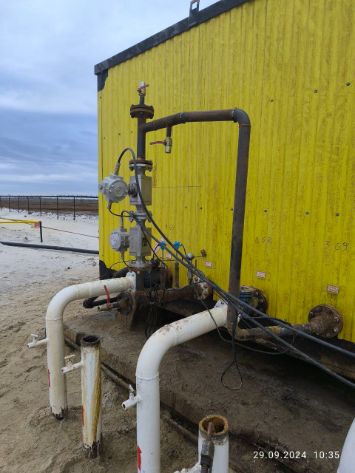

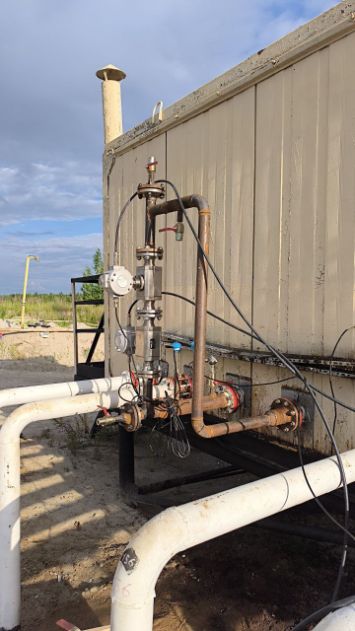

Установка АГЗУ В РОСНЕФТИ
Проведены успешные испытания на объектах нефтедобычи Варьеганнефтегаза
